Υπέρυθρος Αισθητήρας: Μια Περιεκτική Επεξήγηση

Τι είναι ένας Υπέρυθρος Αισθητήρας;

Ένας Υπέρυθρος (IR) αισθητήρας, συχνά αναφερόμενος ως Παθητικός Υπέρυθρος Αισθητήρας (PIR αισθητήρας), είναι μια ηλεκτρονική συσκευή που ανιχνεύει την υπέρυθρη ακτινοβολία (θερμότητα) που εκπέμπεται ή αντανακλάται από αντικείμενα εντός του εύρους ανίχνευσής του. Σε αντίθεση με τους ενεργούς αισθητήρες, οι PIR αισθητήρες δεν εκπέμπουν καμία ενέργεια για ανίχνευση· αντ ‘αυτού, ανιχνεύουν παθητικά τις αλλαγές στην υπέρυθρη ακτινοβολία στο περιβάλλον. Αυτά τα χαρακτηριστικά καθιστούν τους IR αισθητήρες ενεργειακά αποδοτικούς και ιδανικούς για συσκευές που τροφοδοτούνται με μπαταρία ή ηλιακή ενέργεια, όπως κάμερες παρακολούθησης.

Οι PIR αισθητήρες είναι αναπόσπαστοι σε διάφορες εφαρμογές, συμπεριλαμβανομένων συστημάτων ασφαλείας, φωτισμού ενεργοποίησης κίνησης και καμερών παρακολούθησης της άγριας φύσης. Η ικανότητα ανίχνευσης κίνησης και μεταβολών θερμοκρασίας χωρίς φυσική επαφή τους καθιστά απαραίτητους σε σενάρια που απαιτούν μη παρεμβατική παρακολούθηση.

Πώς Λειτουργούν οι Υπέρυθροι Αισθητήρες

Οι υπέρυθροι αισθητήρες λειτουργούν με βάση την ικανότητά τους να ανιχνεύουν αλλαγές στην υπέρυθρη ακτινοβολία που προκαλούνται από διακυμάνσεις θερμοκρασίας ή κίνηση. Παρακάτω υπάρχει μια λεπτομερής εξήγηση των αρχών λειτουργίας τους:

1. Βασικά της Υπέρυθρης Ακτινοβολίας

• Κάθε αντικείμενο με θερμοκρασία πάνω από το απόλυτο μηδέν εκπέμπει ηλεκτρομαγνητική ακτινοβολία στο υπέρυθρο φάσμα.
• Οι άνθρωποι και τα ζώα εκπέμπουν διακριτά επίπεδα υπέρυθρης ακτινοβολίας λόγω της θερμότητας του σώματος, η οποία είναι ανιχνεύσιμη από τους IR αισθητήρες.

2. Πυροηλεκτρικό Στοιχείο

• Ο πυρήνας ενός IR αισθητήρα είναι το πυροηλεκτρικό στοιχείο ανίχνευσης, ένα υλικό ευαίσθητο στην υπέρυθρη ακτινοβολία.
• Το στοιχείο ανιχνεύει διαφορικές αλλαγές στην υπέρυθρη ακτινοβολία και τις μετατρέπει σε ηλεκτρικά σήματα.

3. Ανίχνευση Διαφορικού Σήματος

• Για την ανίχνευση κίνησης, ο αισθητήρας χρησιμοποιεί δύο ή περισσότερα πυροηλεκτρικά στοιχεία διατεταγμένα σε ζεύγη.
• Όταν ένα αντικείμενο κινείται κατά μήκος των ζωνών ανίχνευσης του αισθητήρα, προκαλεί μια αλλαγή στην υπέρυθρη ακτινοβολία που ανιχνεύεται από τα στοιχεία.
• Αυτές οι παραλλαγές δημιουργούν ένα μοτίβο ηλεκτρικού σήματος, το οποίο ενεργοποιεί τη συνδεδεμένη συσκευή (π.χ. μια κάμερα παρακολούθησης ή φως).

4. Φακός Fresnel και Ζώνες Δέσμης

• Ένας φακός Fresnel χρησιμοποιείται συχνά για να εστιάσει και να κατευθύνει την υπέρυθρη ακτινοβολία στο πυροηλεκτρικό αισθητήρα.
• Ο φακός διαιρεί το πεδίο όρασης του αισθητήρα σε πολλαπλές ζώνες, ενισχύοντας την ακρίβεια ανίχνευσης.
• Καθώς ένα ζεστό αντικείμενο κινείται μεταξύ αυτών των ζωνών, ο αισθητήρας καταγράφει αλλαγές στην ακτινοβολία, επιτρέποντας την ακριβή ανίχνευση κίνησης.

Βασικά Στοιχεία ενός Υπέρυθρου Αισθητήρα

1. Πυροηλεκτρικό Στοιχείο Ανίχνευσης

• Μετατρέπει την υπέρυθρη ακτινοβολία σε ηλεκτρικά σήματα.
• Ευαίσθητο σε αλλαγές θερμοκρασίας και κίνησης.

2. Συστοιχία Φακών Fresnel

• Εστιάζει την υπέρυθρη ακτινοβολία στον αισθητήρα.
• Επεκτείνει το εύρος ανίχνευσης και δημιουργεί πολλαπλές ζώνες ανίχνευσης.

3. Προστατευτική Στέγη

• Προστατεύει τον αισθητήρα από σκόνη, νερό και φυσική ζημιά.
• Συνήθως σχεδιασμένο για να αντέχει σε εξωτερικά περιβάλλοντα.

4. Ηλεκτρονικά Κυκλώματα

• Ενισχύει και επεξεργάζεται το σήμα από τον αισθητήρα.
• Ενσωματώνεται με άλλα συστήματα όπως κάμερες ή συναγερμούς.

Εφαρμογές Υπέρυθρων Αισθητήρων

Οι υπέρυθροι αισθητήρες είναι ευέλικτοι και χρησιμοποιούνται ευρέως σε διάφορες βιομηχανίες. Παρακάτω υπάρχουν μερικές βασικές εφαρμογές:

1. Ανίχνευση Κίνησης

• Συστήματα Ασφαλείας: Ανιχνεύουν εισβολές και ενεργοποιούν συναγερμούς.
• Αυτόματος Φωτισμός: Ενεργοποιούν τα φώτα κατά την ανίχνευση κίνησης, εξοικονομώντας ενέργεια.

2. Παρακολούθηση της Άγριας Φύσης και Κάμερες Παρακολούθησης

• Οι PIR αισθητήρες στις κάμερες παρακολούθησης ανιχνεύουν την κίνηση των ζώων, ενεργοποιώντας την κάμερα για να καταγράψει εικόνες ή βίντεο.
• Χαρακτηριστικά όπως ρυθμιζόμενη ευαισθησία και διαστήματα ενεργοποίησης ελαχιστοποιούν τους ψευδείς ενεργοποιήσεις και βελτιστοποιούν την απόδοση.

Παράδειγμα Χρήσης

• Μια κάμερα παρακολούθησης εξοπλισμένη με PIR αισθητήρα τοποθετείται κατά μήκος μιας διαδρομής άγριας φύσης.
• Όταν ένα ζώο εισέλθει στη ζώνη ανίχνευσης, ο αισθητήρας ενεργοποιεί την κάμερα για να καταγράψει μια φωτογραφία ή βίντεο.
• Οι ρυθμίσεις ευαισθησίας μπορούν να ρυθμιστούν για να αγνοούν μικρά ζώα ή περιβαλλοντικούς παράγοντες όπως ο άνεμος.

3. Διαχείριση Ενέργειας

• Οι PIR αισθητήρες σε έξυπνα σπίτια βελτιστοποιούν τη χρήση ενέργειας ενεργοποιώντας συστήματα μόνο όταν χρειάζεται.

4. Βιομηχανική Παρακολούθηση

• Χρησιμοποιούνται για την παρακολούθηση μηχανημάτων, ανιχνεύοντας δυσλειτουργίες ή υπερθέρμανση.

5. Μέτρηση Θερμοκρασίας

• Μη-επαφόμετροι θερμόμετροι και συσκευές θερμικής απεικόνισης χρησιμοποιούν PIR αισθητήρες για τη μέτρηση θερμοκρασίας.

Τεχνικές Προδιαγραφές

Πλεονεκτήματα των Υπέρυθρων Αισθητήρων

• Ενεργειακή Αποδοτικότητα: Ιδανικοί για συσκευές χαμηλής κατανάλωσης όπως κάμερες παρακολούθησης.
• Οικονομικοί: Προσιτοί και ευρέως διαθέσιμοι.
• Μη-Επαφόμενοι: Ανιχνεύουν κίνηση και θερμότητα χωρίς φυσική επαφή.
• Αξιόπιστοι: Λειτουργούν αποτελεσματικά σε διάφορες συνθήκες φωτός.
• Ευέλικτοι: Κατάλληλοι για εσωτερική και εξωτερική χρήση.

Περιορισμοί των Υπέρυθρων Αισθητήρων

• Ψευδείς Συναγερμοί: Ενεργοποιούνται από περιβαλλοντικούς παράγοντες όπως το ηλιακό φως ή ο άνεμος.
• Ευαισθησία στο Περιβάλλον: Η απόδοση μπορεί να μειωθεί σε ζεστές, υγρές συνθήκες.
• Περιορισμένη Διάκριση: Δυσκολεύεται να διακρίνει μεταξύ αντικειμένων με παρόμοιες θερμοκρασίες.

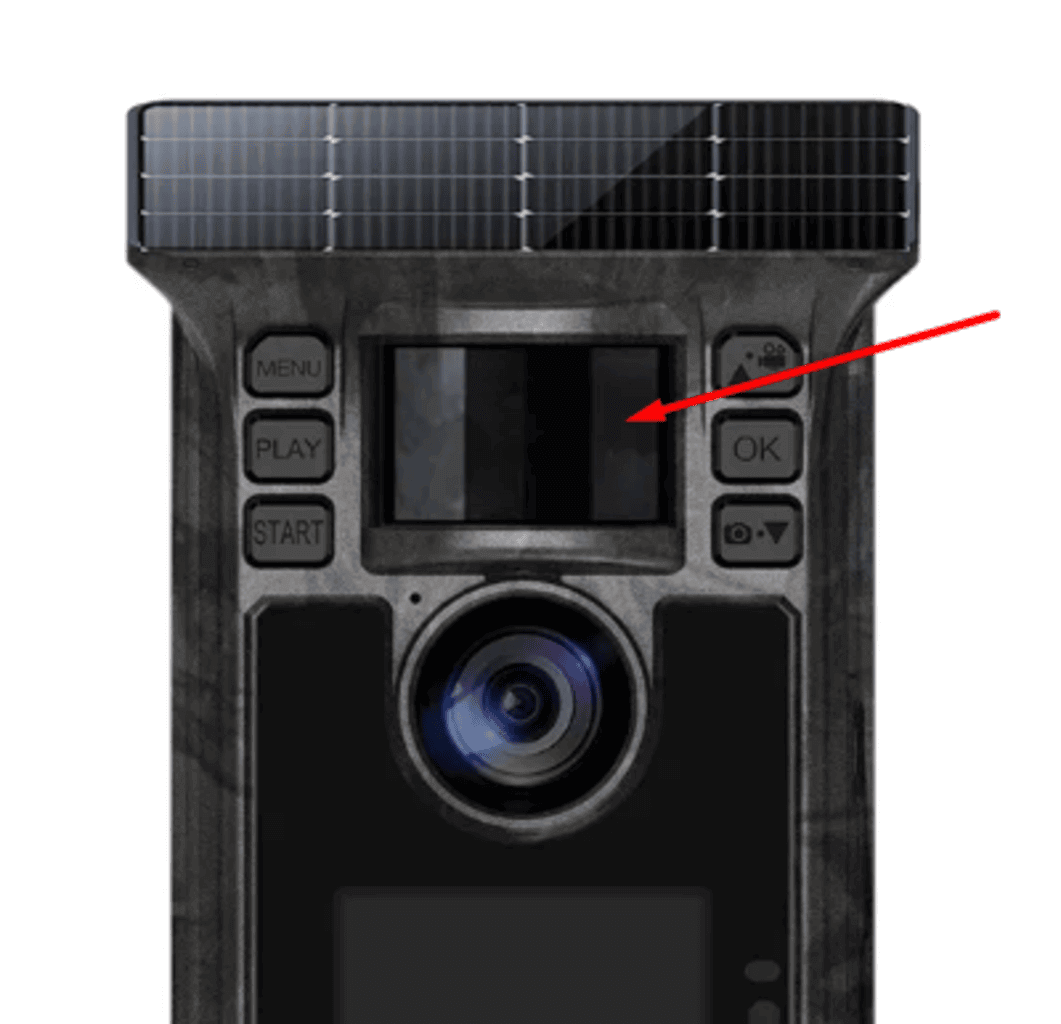

Υπέρυθροι Αισθητήρες σε Κάμερες Παρακολούθησης

1. Ρυθμιζόμενες Ρυθμίσεις

• Επίπεδα Ευαισθησίας: Προσαρμόστε την ανίχνευση σε συγκεκριμένα περιβάλλοντα.
• Διάστημα Ενεργοποίησης: Προσαρμόστε το χρόνο μεταξύ διαδοχικών ενεργοποιήσεων για εξοικονόμηση μπαταρίας και αποθήκευσης.

2. Συμβουλές Τοποθέτησης

• Τοποθετήστε τις κάμερες2–3 μέτρα πάνω από το έδαφος για βέλτιστη κάλυψη.
• Αποφύγετε το άμεσο ηλιακό φως για να μειώσετε τους ψευδείς συναγερμούς.
• Γωνία των αισθητήρων προς διαδρομές ή περιοχές τροφοδοσίας για καλύτερη ανίχνευση της άγριας φύσης.

3. Σχεδιασμός Φακού Fresnel

• Καθορίζει τη γωνία και το εύρος ανίχνευσης.
• Οι προηγμένες σχεδιάσεις εξασφαλίζουν ακριβή κάλυψη ζωνών για ακριβή ανίχνευση κίνησης.

Συμπέρασμα

Οι υπέρυθροι αισθητήρες είναι απαραίτητα εργαλεία στη σύγχρονη τεχνολογία, ιδιαίτερα για την ανίχνευση κίνησης και τη μέτρηση θερμοκρασίας. Η ενσωμάτωσή τους σε κάμερες παρακολούθησης, συστήματα ασφαλείας και συσκευές διαχείρισης ενέργειας υπογραμμίζει την ευελιξία και την αποτελεσματικότητά τους. Κατανοώντας τα συστατικά τους, τη λειτουργία και τις εφαρμογές τους, οι χρήστες μπορούν να βελτιστοποιήσουν την απόδοσή τους για συγκεκριμένες ανάγκες, είτε πρόκειται για φωτογραφία άγριας φύσης είτε για οικιακή ασφάλεια.

Για τους λάτρεις της εξωτερικής φύσης και τους επαγγελματίες, η μαεστρία στη χρήση υπέρυθρων αισθητήρων σε κάμερες παρακολούθησης εξασφαλίζει αποτελεσματική παρακολούθηση και ανώτερα αποτελέσματα.
